一份完整的鋼網架結構設計圖紙應包含設計說明、網架平面圖、網架上下弦及腹桿布置圖，支座及支托詳圖，桿件材料表，螺栓球材料表，螺栓、套筒、頂絲材料表，封板、錐頭材料表，鋼網架結構加工詳圖（若有其它要求另加，如吊掛件、通風機房等）。

首先對圖紙中提供的鋼網架結構平面圖與基礎平面圖進行復核，以確保網架支座位置與基礎相吻合。接著對網架圖提供的桿件材料表進行復核，主要是復核網格的軸線長度，然后依據軸線長度復核桿件的焊接長度，接著復核桿件的下料長度。一切無誤后方可根據桿件材料表繪制車間桿件下料表。

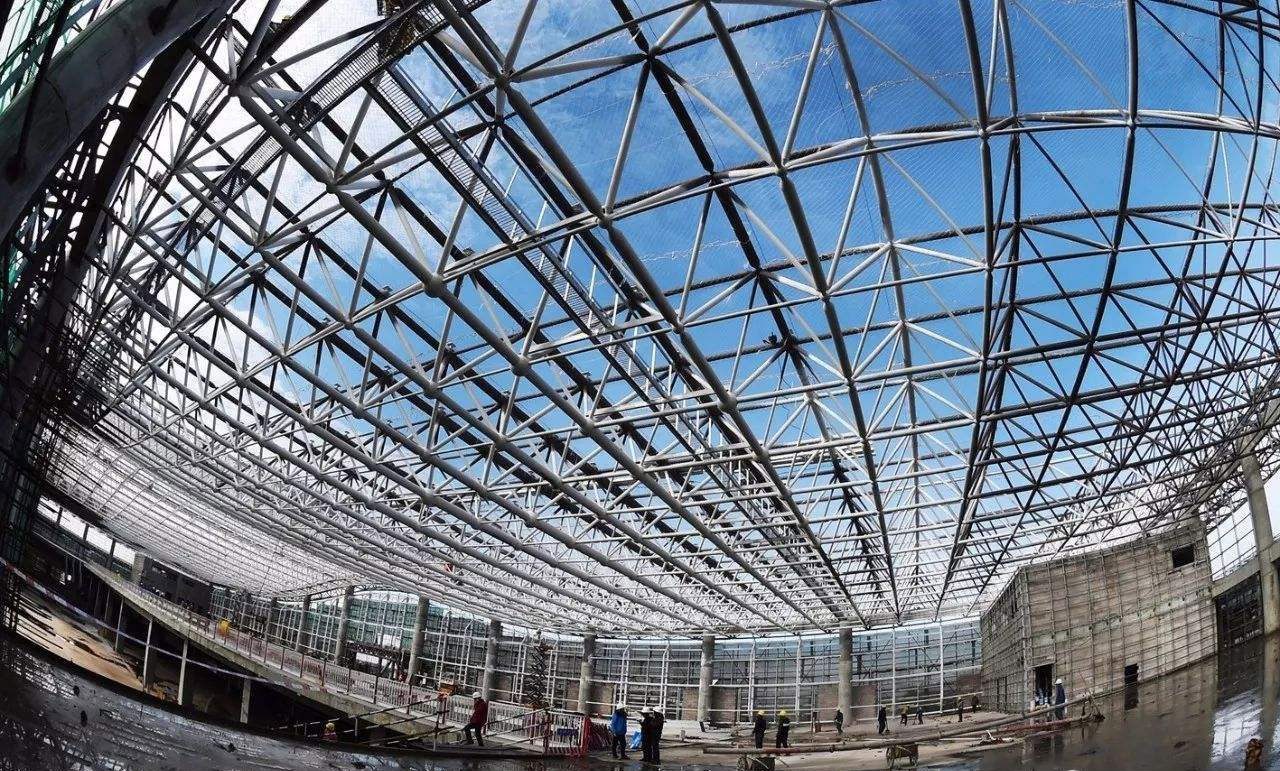

鋼網架結構其構件工廠內加工量較大，現場安裝便捷，適用于現場工期緊，施工條件、用電量受制約，網架形狀復雜、桿件定位困難的異形結構。
